LVDS静電放電防護方案

方案簡介

LVDS是一種低壓差分信号技術，全稱（Low Voltage Differential Signaling）是一種低壓差分信号技術接口，是美國NS公司为克服以TTL電平方式傳輸宽带高碼率數據时功耗大、EMI電磁干擾大等缺點而研制的一種數字視頻信号傳輸方式。LVDS端口電路包括两部分：驅動闆側的LVDS輸出接口電路（LVDS發送器）和液晶面闆側的LVDS輸入接口電路（LVDS接收器）。

該技術通过一对差分信号線（或平衡電缆）以极低的電壓擺幅（約350mV）進行數據的傳輸，采用LVDS接口，可以使得信号在差分線或平衡電缆上以幾百Mbps的速率傳輸，由于采用低壓和低電流驅動方式，實現了低噪聲、低串擾、低誤碼率和低功耗，LVDS在对信号完整性、低抖動及共模特性要求較高的系統中得到了越来越廣泛的应用，常見于各電子設備的液晶顯示屏中。

LVDS 接口擁有較高的數據傳輸速率，數據/图像傳輸率为 650Mbps 至 1.3Gbps。由于接口試图在保持高速的同时傳輸內容，因此選择線对線電容低的 ESD 保護器件对于确保信号完整性至關重要。普通的防護方案会对數據的傳輸造成一定影響。此方案高速差分信号部分采用集成低壓四通道保護、超低容值、低漏電、低殘壓的ESD静電二极管防護器件，在不影響數據傳輸的前提下滿足IEC61000-4-2 Level 4静電放電防護需求，讓後端的電路得到有效防護。

LVDS工作原理

LVDS技術的基本工作原理是通过一个恒流源（通常約为3.5mA）驅動一对差分信号線。在接收端，由于接收器本身具有高直流輸入阻抗（幾乎不会消耗電流），因此幾乎全部的驅動電流都流經100Ω的終端匹配電阻，並在接收器輸入端産生約350mV的電壓。當驅動狀态反轉时，流經電阻的電流方向改變，從而在接收端産生一个有效的“0”或“1”邏輯狀态。

典型的LVDS發送芯片分为四通道、五通道和十通道幾種，輸入信号来自主控芯片，包含RGB數據信号、时鐘信号和控制信号三大類。發送芯片将以並行方式輸入的TTL電平RGB數據信号轉換成串行信号後，直接送往液晶面闆側的接收芯片。LVDS發送芯片的輸出是低擺幅差分对信号，一般包含一个通道的时鐘信号和幾个通道的串行數據信号。由于LVDS發送芯片是以差分信号的形式進行輸出，因此，輸出信号为两条線，分别輸出正負信号。

应用示例

在日常使用中，LVDS端口芯片很容易受到ESD静電放電威脅和損壞。因此，在LVDS端口保護電路图設計中，需要選用合适的電路保護器件为LVDS端口保駕護航。之前，東沃電子科普过：汽車LVDS接口瞬态浪湧静電保護方案。接下来，東沃電子要科普的是：LVDS端口ESD静電放電保護經典方案。

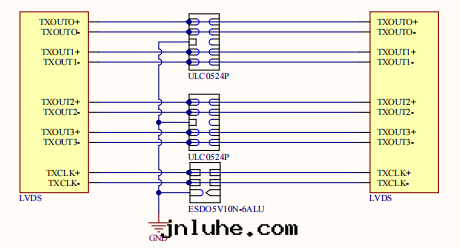

我们为LVDS接口提供了两種電气特性相似的ESD防護器件，專为保護差分線路而設計，其型号分别为ULC0524P和ESD05V10N-6ALU。器件的流通式封装設計簡化了 PCB 布局，減少布線过程中的不连續性，促進了信号完整性和系統穩定性的提升。

ULC0524P为集成式十引腳ESD保護器件，結電容为0.6pF，鉗位電壓为12V，符合IEC 61000-4-2 (ESD) 規範，可在 ±17kV（空气）和 ±12kV（接觸）下提供瞬變保護,可同时保護LVDS接口的两对數據傳輸高速信号差分線免受ESD静電放電干擾。

ESD05V10N-6ALU为集成式六引腳ESD保護器件，結電容为0.6pF，鉗位電壓为12V，符合IEC 61000-4-2 (ESD) 規範，可在 ±17kV（空气）和 ±12kV（接觸）下提供瞬變保護,可保護LVDS接口的一对时鐘信号差分線免受ESD静電放電干擾。

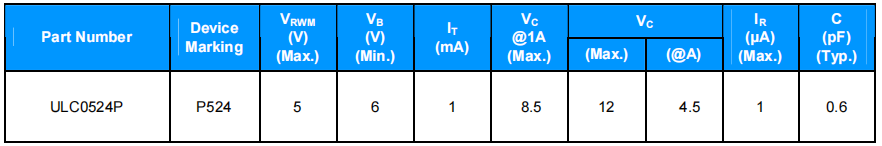

ESD電气特性表

ULC0524P

ESD05V10N-6ALU

总結與結論

LVDS接口不仅常用于消費電子類産品的顯示器中，還廣泛应用于汽車中的視頻顯示系統，所以保證其可靠性和穩定性极为關鍵。ELECSUPER SEMI研發各種低電容低鉗位電壓的ESD保護器件，可按照客戶需求性能與封装提供定制化開發服務，为各種高速接口及通信線路提供值得信賴的保護器件。以上解決方案是保護LVDS接口的优選之策，确保設備能够高效、可靠地運行。
