一、接口電路是電路中與用戶或者外界媒介進行交互的部分，是內部核心敏感電路和外部設備進行信息交互的橋梁。接口電路一般分为輸入接口電路和輸出接口電路两種。接口電路的防護設計就是为了隔離外部危險的信号，防止外部干擾信息進入系統內部核心敏感電路，從而造成內部電路的永久損壞。
二、接口電路的分類：電源接口、网絡接口、外殼接口、串行通信接口、並行通信接口、下载電路接口等。
三、接口電路的防護處理包括：接口濾波、ESD防護、防雷防浪湧、防反接、緩启動、热拔插等。
1. 网絡接口設計：
一般在PHY芯片和外部RJ45接插件之間都需要一个网口變壓器和共模扼流圈。
网口變壓器的作用：
(1)可以增強信号，使其傳輸距離更遠。
(2)使PHY芯片與外部進行有效隔離，使其抗外部干擾能力增強(例如防雷擊等)。
(3)當不同的PHY芯片的電平不匹配时(例如有的PHY芯片为2.5V，有的为3.3V)，起到電平匹配的作用。
网口變壓器的中心抽头設計：與PHY芯片的類型有關，具體詳見PHY芯片的datasheet。
(1)如果PHY芯片的驅動類型为電流驅動類型的，變壓器的中芯抽头用一个0.1uF的電容接到GND即可。
(2)如果PHY芯片的驅動類型为電壓驅動類型的，變壓器的中芯抽头接到VCC即可。
2. 下载電路接口設計：
一般FPGA/ARM采用的程序下载接口都是JTAG接口。JTAG接口是經常使用的一類下载程序的接口，而且也是一類經常带電拔插的接口，而带電拔插会不可避免地産生一些静電或浪湧電流，因此如果不采取一些防護措施，极易因为ESD静電放射而擊穿JTAG相關引腳，甚至損害CPU內部核心電路，從而造成內部電路的永久損壞。

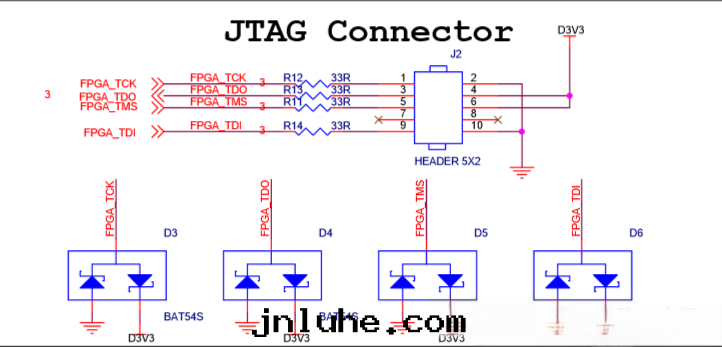

如上图所示，采用鉗位二极管对JTAG接口電路進行保護，一般鉗位二极管采用肖基特二极管即可。當然JTAG下载器盡量不要带電拔插使用，做好斷電後進行拔插操作，这樣可以最大程度避免可能的損害發生。
3. CAN总線接口設計：
CAN总線接口外部電路通过一对差分信号線和CAN收發器進行數據通信，因此在应用的过程中，通訊電缆很容易耦合外部的干擾從而对信号的傳輸産生影響，嚴重的会通过CAN接口電路傳輸到系統內部核心敏感電路中去，從而造成EMI問題。

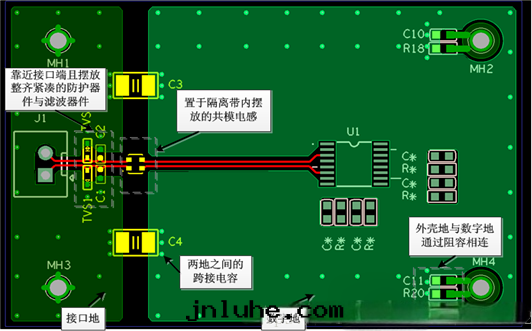

如上图所示，CAN接口防護器件主要包括：濾波電容、共模電感、跨接電容、TVS管。
濾波電容C1,C2用于給干擾提供低阻抗的回流路徑，選取範圍为22pF~1000pF，典型值为100pF。
共模電感L1用于濾除差分線上的共模干擾，阻抗選取範圍为120歐/100MHz~2200歐/100MHz，典型值为600歐/100MHz。
跨接電容C3,C4用于接口地和數字地之間的隔離，典型值为1000pF/2KV。
TVS管D1,D2用于防護静電放射ESD或瞬間的高能量冲擊，使其線路的電壓鉗位在一个預定的數值內，從而确保後面的電路器件免受瞬态高能量的冲擊而損壞。(TVS管功能類似鉗位二极管或壓敏電阻)
4. 外殼接口設計：

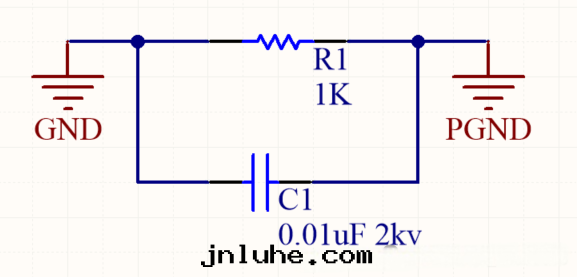

如果設備外殼與大地接地良好，則PCB也应該與外殼進行良好的單點接地，这时PCB的干擾会通过外殼接地良好消除，对PCB也不会産生干擾。如果設備外殼沒有良好接大地，則PCB地與外殼地也不必互连。常見的外殼地與PCB地的單點接地電路主要采用阻容電路相连。
(1)、從EMC角度考慮，電容C1是用来洩放干擾的，系統(PCB端)的高頻干擾噪聲彙聚到GND，並通过電容C1流到PGND，由于PGND與大地進行良好接觸，因此干擾噪聲得到有效抑制，改善了EMC問題。
(2)、從ESD角度考慮，電阻R1是为了应付静電放電測試用的。如果仅仅使用電容構成浮地系統，ESD測試産生的電荷無處釋放，会逐渐積累，當累積到一定的程度便会在PGND和GND最薄弱處擊穿放電，这樣会在短时間內在PCB上産生較大電流，足以損壞PCB上的電路與器件。因此通过電阻R1去慢慢釋放ESD産生的電荷，以消除PGND和GND之間的壓差是很有用的。
5. 電源防反接技術：
在電源供電的场合，經常碰到電源极性反接的情況，以至于造成不可逆的後果。
(1)、硬件防反接技術：電源的接插件防反接等硬件機械處理。

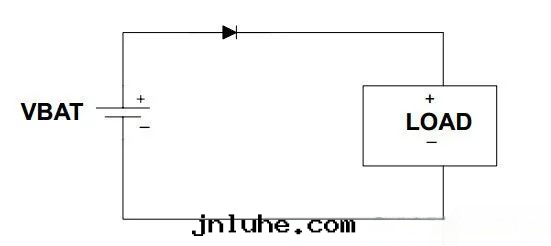

(2)、二极管防反接技術：利用二极管的單向導電性特性，防止電源的反接，但是此電路在實際中並不常用。因为二极管会存在導通壓降，造成輸出電壓降低，而且當電源電流过大时二极管消耗的功率較大，造成無用功耗的增加。

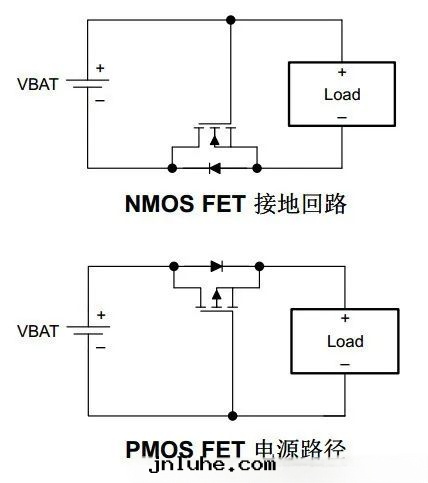

(3)、MOS管防反接技術：由于MOSFET具有极低的導通電阻，因此即使電流很大損耗也較小，非常适合以最低的損耗来實現電源的防反接處理。如下图所示，NMOS管在接地回路，PMOS管在電源路徑。但是實際应用中使用PMOS管的更为常用，因为NMOS管在接地回路会对參考地平面産生影響甚至破壞接地回路，因此PMOS更为合适。另外需要注意的是，實際電路MOS管的栅极要串接限流電阻進行保護。
