電磁兼容静電放電ESD試验常見解決方案

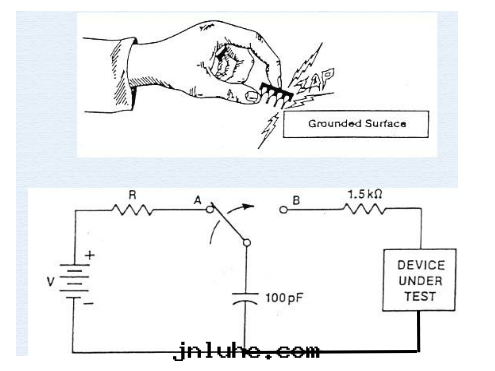

静電放電（ESD）是我们許多人每天遇到的常見現象，它是两个不同電位（或電荷）物體之間突然的電能流動，ESD本質上是一个非常小規模的閃電，就像閃電一樣，電能将試图找到一条低阻抗的接地路徑，以平衡電位，任何走过鋪着地毯的地闆並碰到金屬門把手的人都可能感覺到甚至看到從他们的手到金屬門把手的小火花跳躍。

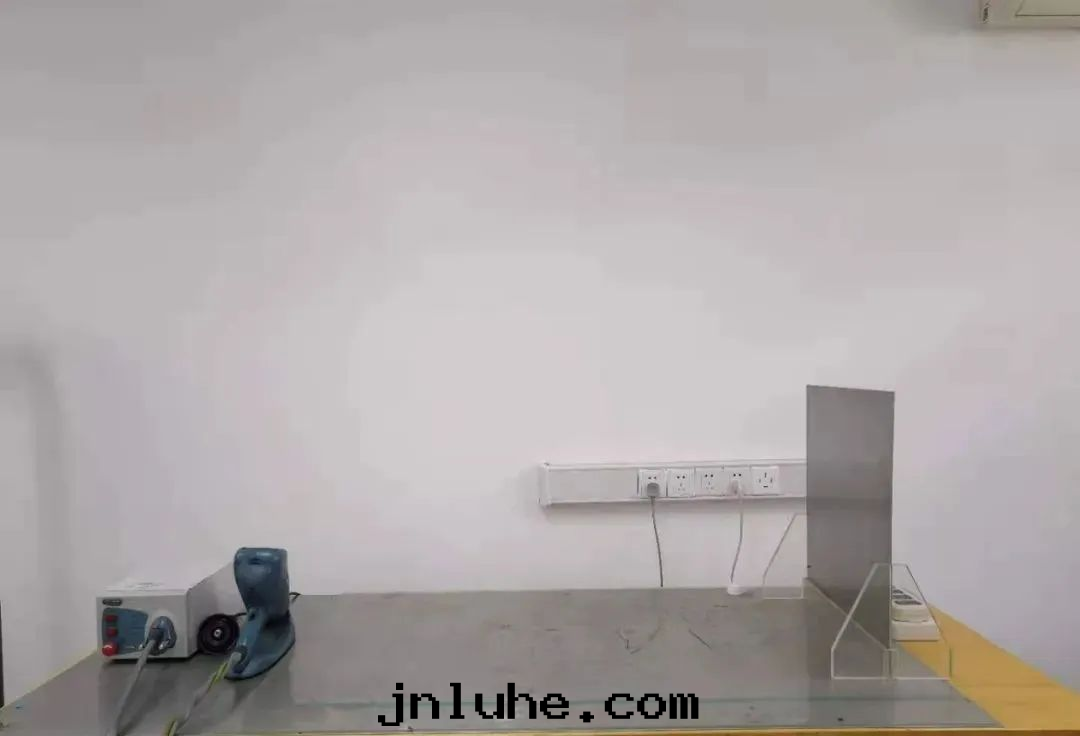

另一个非常常見的事情是離開汽車並觸摸接地路徑，值得注意的是，人體仅对大于2000-3000伏的静電放電敏感，但在現實生活中可以容易地産生更高的電壓，雖然在大多數情況下这種現象除了意外的震動和一點點不适之外对人類沒有危害，但我们的電子設備可能会受到更嚴重的影響，電气産品的静電放電測試的目的是評估它们承受这些事件的能力。

静電放電常見的EMC合規性問題和解決方案

   當静電放電電流通过電子設備时，它将試图找到低阻抗接地路徑，雖然在某些情況下这可能是通过設備的底盤，但是電流通过敏感的電子電路以足够的能量永久損壞集成電路（IC），晶體管，二极管等組件在某些情況下並不罕見無源元件，如高精度電阻器，静電放電還可以産生局部但強烈的電磁场，其可以耦合到附近的電路中並破壞信号。

減輕静電放電現象影響的一些常用方法包括：

1.絕緣

2.正确接地

3.抑制/过濾

4.電隔離

5.固件

6.絕緣

小化ESD对器件的影響的一種常見且有效的方法是首先停止發生放電，使用具有高擊穿電壓的塑料以及可觸摸點和導體之間的足够間隔可以提供足够的絕緣以防止發生ESD事件。絕緣对于諸如開關，LED，旋轉控制器，顯示器和连接器屏蔽等薄弱环节是有效的，通常会損害外殼的完整性，在某些情況下，整个電路或電路部分可以封装在灌封化合物中，例如樹脂或矽樹脂。

1.正确接地

      與不提供ESD電流路徑的絕緣不同，正确接地允許低阻抗接地路徑，金屬连接器護罩和螺釘应與金屬底盤保持低阻抗连接，而金屬底盤又应通过低阻抗连接與保護接地或功能接地连接。这允許電能找到通往地面的路徑而不通过敏感電路。如果産品是双重絕緣的或者不使用接地布置但是在具有多个其他接地路徑的系統中，即通过同軸屏蔽到其他設備，則这可能是複雜的。

2.火花隙/气體放電管(GDT)

      气體放電管和其他火花隙装置通过将電流傳導到地而充當瞬态抑制装置，有效地産生短路，在高壓尖峰的情況下，通常不導電的气體（或在具有暴露電极的簡單火花隙的情況下的空气）被電離，允許電流通过装置的端子之間的間隙傳導。與其他瞬态電壓抑制器相比，GDT需要相对較长的时間来觸發，在電流通过電极之間的電離气體/空气傳導到地之前，GDT或火花間隙允許500V或更高的脈冲通过未抑制的情況並不罕見。气體放電管更常用于較慢的上升时間浪湧瞬變，例如交流電源浪湧。

3.抑制/过濾

      可以使用瞬态抑制組件和/或濾波器网絡来減輕ESD事件，瞬态抑制組件包括但不限于瞬态電壓抑制（TVS）二极管，電容器，可變電阻器/電壓相關電阻器（變阻器/ VDR）和濾波器网絡。这些組件通过对突然过壓条件作出反应而工作，並且应盡可能靠近ESD電流進入點，而不是受保護的電路（或電路的一部分）。

4.電流隔離

      電流隔離是允許信号通过的電路分離，但消除了雜散電流，實現電流隔離的常用方法包括但不限于變壓器（耦合感应/磁性），光隔離器（耦合光電），電容器（块DC但允許AC通过）和霍爾效应傳感器（感应/磁耦合）。

5.固件

      在某些情況下，設備固件的更改足以使其在ESD事件後自行恢複，在設備的處理器崩潰的情況下（由于ESD事件），看門狗定时器（WDT）将重置處理器。这實際上可以使其恢複到原始狀态，使得操作中的故障可自行恢複。在其他情況下，固件可以幫助阻止設備發生故障，寄生複位（當處理器的複位引腳由于ESD事件而錯誤地读取高電平时）或阻塞狀态可由固件管理。通常，这種解決方案與濾波器結合使用，濾波器将有效信号與短ESD事件區分開来。

在設計電路时，重要的是要記住这些不同的技術，不同類型的設備和電路布局将受益于不同的技術，並且通常存在多種解決方案，为了在静電放電測試期間實現EMC兼容性，将需要多種静電緩解技術。
