EMC測試中，RS485接口的電路設計方案有哪些？

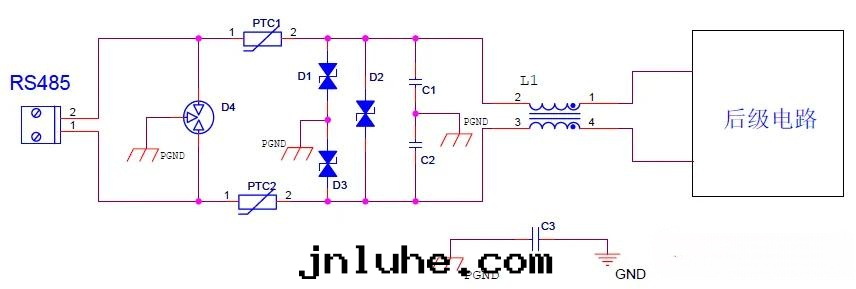

一、原理图1.  RS485接口6KV防雷電路設計方案

接口電路設計概述：

RS485用于設備與計算機或其他設備之間的通信，在産品应用中，其多線和電源.功率信号等混合在一起，存在EMC隐患。本方案從EMC測試原則上，設計了相關的抑制干擾和抗敏感性，從設計层面解決電磁兼容測試問題。

2.電路EMC設計说明：

(1)電路濾波設計要點:

L1为共模電感，可抑制單闆內外干擾，提高産品的抗干擾能力，減少429信号線对外輻射，共模電感阻抗選择範圍为120Ω/100MHz~2200Ω/100MHz，典型值選取1000Ω/100MHz；

C1.C2为濾波電容，为干擾提供低阻抗回流路徑，可有效降低外部共模電流，同时过濾外部干擾；電容值選择範圍为22PF~1000pF，典型值選取100pF；如果信号線对金屬外殼有絕緣耐壓要求，則需要考慮差分線对地两个濾波電容的耐壓性；

當電路上有多个节點时，应考慮降低或去除濾波電容值。C3是接口地與數字地之間的跨接電容，典型值为1万pF，C3容值可根據測試情況進行調整；

(2)電路防雷設計要點：

在EMC測試中，为了达到IEC61000-4-5或GB17626.5标準，共模6KV，差模2KV防雷試验要求，D四是三端气體放電管形成一級保護電路，抑制線路上的共模和差模浪湧干擾，防止干擾通过信号線影響下一級電路；

气體放電管标稱電壓VBRW要求大于13V，峰值電流IPP要求大于等于143A；

峰值功率WPP要求大于等于185999W；

PTC1.PTC2为热敏電阻形成二次保護電路，典型值为10Ω/2W；

为了保證气體放電管的順利導通，必須增加該電阻進行分壓，以确保大部分能量通过气體放電管消除；

D1~D3为TSS管(半導體放電管)形成第三級防護電路，TSS管标稱電壓VBRW要求大于8V，峰值電流IPP要求大于等于143A；峰值功率WPP要求大于等于114444W；

3.接口電路設計注：

如果設備是金屬外殼，單闆可以獨立劃分接口地面，則金屬外殼與接口地面直接電气连接，單闆地面與接口地面通过1万pF電容相连；

如果設備为非金屬外殼，則接口接地PGND與單闆數字地GND直接電气连接。

二.PCB設計

RS485接口電路布局

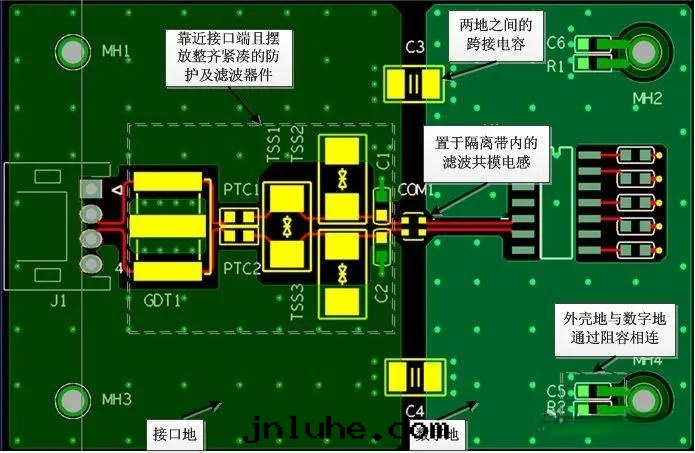

图1  RS485接口濾波及防護電路布局

方案特點：

（1）保護器件和濾波器件应放置在接口附近，要求紧湊整齊。根據先保護後濾波的規則，盡量避免線路曲折；

（2）共模電感和跨接電容应放置在隔離带中。

方案分析：

（1）接口及接口濾波保護電路周圍不能接線，不能放置高速或敏感器件；

（2）隔離带下的投影层应清空，禁止接線。

2.RS485接口電路分離設計

图2.RS485接口電路分地設計布局

方案特點：

(1)抑制內部單闆噪聲通过RS485接口向外傳導輻射，也为了增強單闆对外部干擾的抗擾能力，在RS在485接口處增加濾波器件進行抑制，以濾波器件的位置为界，劃分出接口地；

(2)隔離带可選择性地增加電容作为两地之間的连接，電容C4.C5取值建議为1000pF，在線串聯共模電感CM與電容波與接口地並聯GDT和TVS管道保護；所有保護装置放置在接口附近，共模電感CM放置在隔離带內，具體布局如图所示。

方案分析：

（1）當接口與單闆之間存在相容性差或不相容的電路时，需要在接口與單闆之間進行“分地”處理，即根據不同的端口電壓進行處理.分别設置電平信号和傳輸速率。“分地”，可防止不相容電路回流信号疊加，防止公共地線阻抗耦合；

（2）“分地”这種現象会導致回流信号跨越隔離带时阻抗增大，從而導致很大EMC測試风險，因此，隔離带間通过電容器为信号提供回流路徑。
