浪湧（冲擊）抗擾度測試及校準方法探讨！

1 前言

　　为了真實模拟設備在實際運行中可能遇到的雷擊或開關切換瞬變造成的電壓或電流浪湧，評价電子電气設備对雷擊浪湧的抗擾度水平，标準要求受試設備(EUT)要在規定的带電(DC或AC供電電源)工作狀态下，用能産生1.2/50us開路電壓波和8/20us短路電流波的組合波信号發生器進行雷擊浪湧抗擾度試验，以檢验被測設備在實際運行过程中的抗干擾能力。本文通过結合實验室的實際情況，介紹了雷擊浪湧測試設備的主要組成部分及其工作原理，並搭建雷擊浪湧的測試平台並分析不同耦合方式之間的差异。

　　2 浪湧波形定義

　　GB 17626.5-2019給出了一種在實際測試工作中更具可操作性的波形和參數定義，如图1、图2所示。

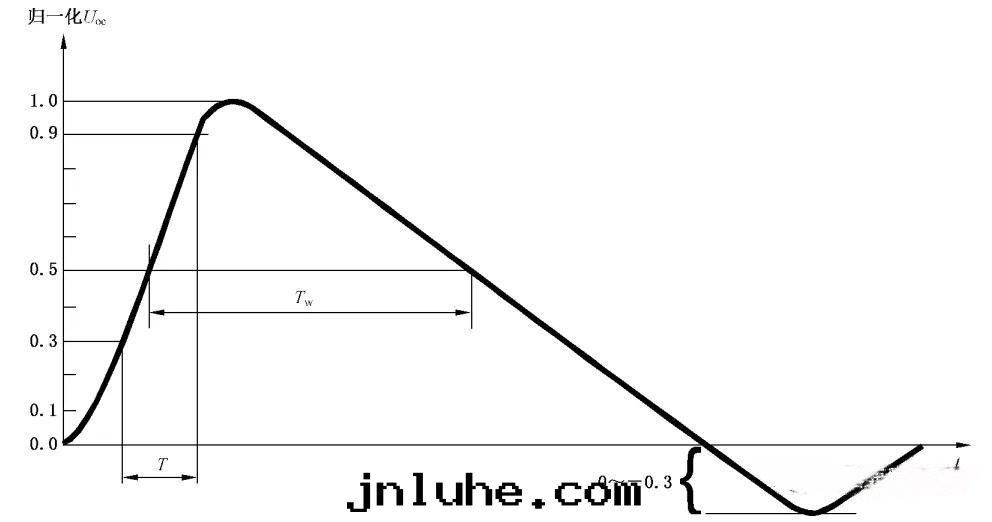

　　图1 未连接CDN的發生器輸出端的開路電壓波形(1.2/50us)

　　其中Tw为持續时間，定義为電壓波形在上升沿和下降沿分别为50%峰值電壓之間經过的时間，T为波前时間，定義为電壓波形上升沿在30%峰值電壓和90% 峰值電壓之間經过的时間：

　　波前时間:Tf=1.67×T=1.2×(1±30%)µs，1.67为0.9和0.3阈值只差的倒數。

　　持續时間:Td=Tw=50×(1±20%)µs

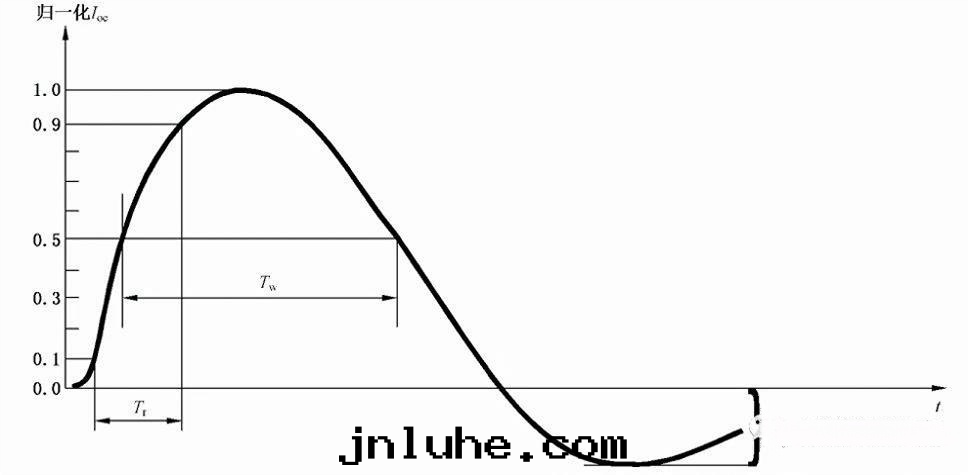

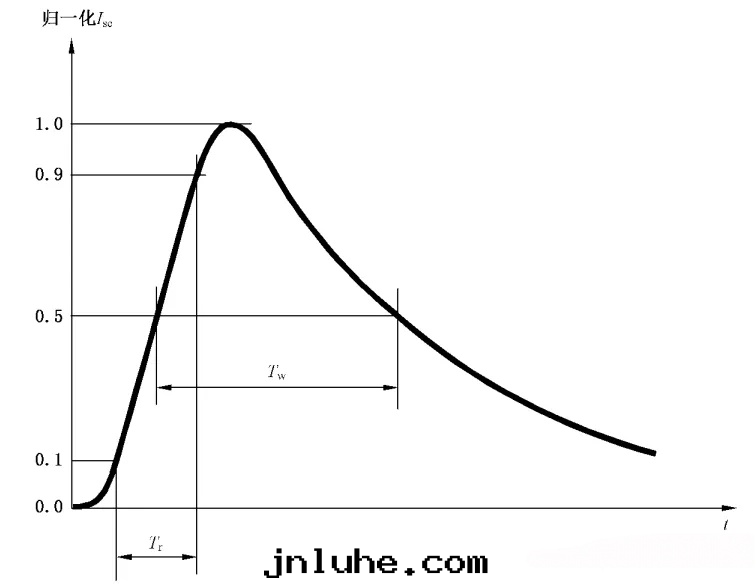

　　图2 未连接CDN的發生器輸出端的短路電流波形(8/20us)

　　短路電流的波形參數依然为波前时間和持續时間，定義和開路電壓一致，不再贅述，标準定義：

　　波前时間: Tf=1.25×Tr=8×(1±20%)µs，1.25为0.9和0.1阈值只差的倒數。

　　持續时間: Td=1.18×Tw=20×(1±20%)µs，1.18为經验值。

　　而对于(10/700)µs–(5/320)µs波形来说，由于此波形只用于直连到戶外通訊网絡的同步互聯線缆，适用範圍小。所以标準把此波形的定義放入附录A中，如图3、图4所示.

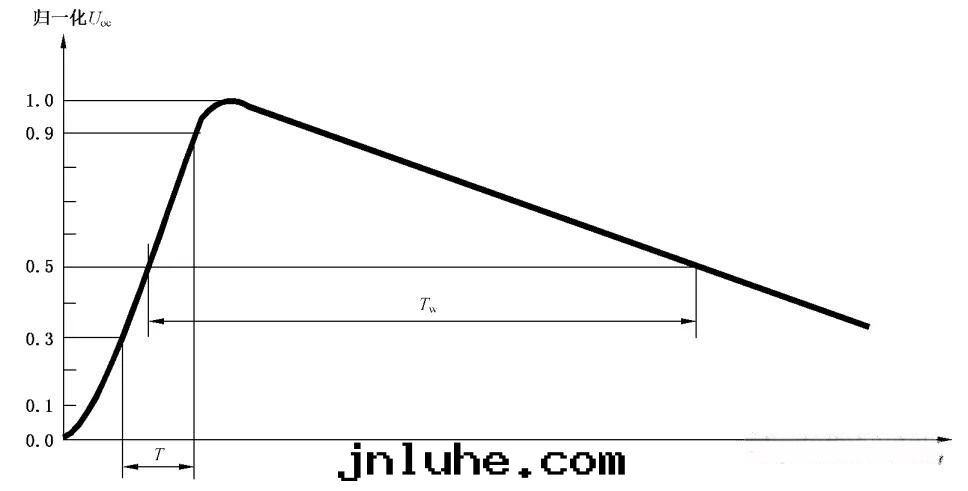

　　图3 開路電壓波形(10/700us)

　　其中Tw为持續时間，定義为電流波形在上升沿和下降沿分别为50%峰值電流之間經过的时間，T为波前时間，定義为電流波形上升沿在30%峰值電壓和90%峰值電流之間經过的时間：波形峰值50%~50%經过的时間，T为波前脈冲峰值30~90%經过的时間。标準定義：

　　波前时間:Tf=1.67×T=10×(1±30%)µs

　　持續时間:Td=Tw=700×(1±20%)µs

　　图4 短路電流波形(5/320us)

　　短路電流的波形參數依然为波前时間和持續时間，定義和開路電壓一致，不再贅述，标準定義：

　　波前时間: Tf=1,25×Tr=5×(1±20%)µs

　　持續时間: Td=Tw=320×(1±20%)µs

　　3 浪湧(冲擊)測試系統

　　浪湧(冲擊)測試系統主要是由浪湧信号發生器和耦合/去耦网絡两部分組成。为了生成符合标準定義的雷擊浪湧信号波形，在标準GB/T 17626.5-2019中对于組合波發生器的電路結構和性能指标進行了規定。

　　3.1 浪湧信号發生器

　　在整个浪湧測試系統中，浪湧組合波發生器是最關鍵的部件，它的主要功能是負責産生浪湧波形。在标準GB/T 17626.5-2019中有浪湧組合波發生器的電路結構，图5为(1.2/50)µs-(8/20)µs波形發生器的電路原理图：

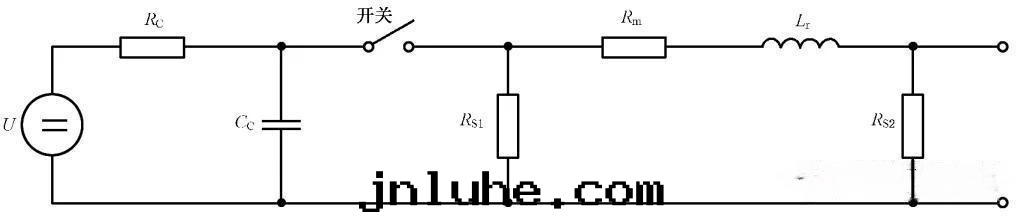

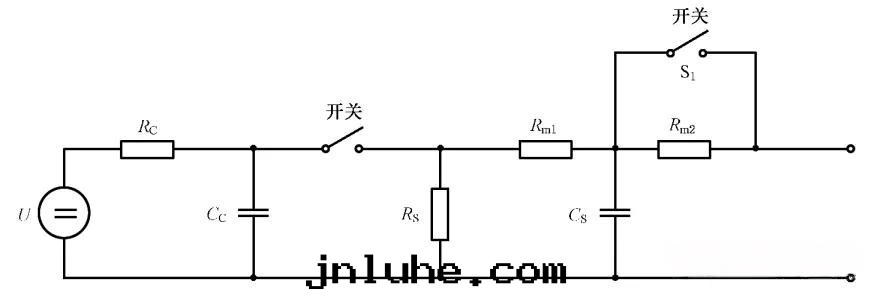

　　图5 組合波發生器的電路原理图(1.2/50μs-8/20μs)

　　如图5的(1.2/50)µs-(8/20)µs波形發生器的電路原理图所示，浪湧發生器的電路是由两个部分構成，分别为充電回路和脈冲形成回路。充電回路的電路由高壓發生器 U、充電電阻Rc和儲能電容Cc組成，脈冲形成回路的電路由脈冲持續时間調节電阻RS1、RS2、阻抗匹配電阻Rm和調节上升时間形成的電感Lr組成。

　　工作原理为：當開關處于斷開狀态，此时電路会通过RC、CC充電回路对儲能電容Cc進行充電。在儲能電容Cc 儲滿需要的電壓電量後，主電路開關閉合並形成放電回路。在開關閉合初始一段时間，儲能電容Cc向Rm、Lr和RS2進行放電，此时在RS2两端測得的雷擊浪湧電壓波形正處于波形的上升狀态，在这段时間電感Lr在脈冲電路中也起到了儲能作用，随着儲能電容Cc的電量慢慢減少，電感Lr和電容Cc同时对電阻RS1、Rm和RS2放電，此时RS2两端測得的雷擊浪湧電壓波形由峰值開始下降。電阻Rm則保證了整个發生器的內阻为2Ω，最終即可得到所要求的(1.2/50)µs-(8/20)µs雷擊浪湧波形。

　　同樣，图6为(10/700)µs-(5/320)µs波形發生器的電路原理图：

　　图6 組合波發生器的電路原理图(10/700μs-5/320μs)

　　如图6的(10/700)µs-(5/320)µs波形發生器的電路原理图所示，浪湧發生器的電路同樣分为充電回路和脈冲形成回路。充電回路的電路由高壓發生器U、充電電阻Rc和儲能電容Cc構成，脈冲形成回路的電路由脈冲持續时間調节電阻RS、Rm1、Rm2和調节上升时間的電容Cs組成，開關S1閉合时，使用外部匹配阻抗。

　　充電回路的工作原理和(1.2/50)µs-(8/20)µs波形發生器的電路原理相同，脈冲形成回路的工作原理略有區别，由于(10/700)µs 波形的上升时間和持續时間大大长于(1.2/50)µs波形，故使用了電容Cs用来代替電感Lr。同时內置阻抗Rm1按照标準要求改为15Ω，內置阻抗Rm2为25Ω，此时發生器內阻为40Ω，需注意的是，當開關S1閉合时電阻Rm2被短路跳開，此时可以使用外部匹配電阻。最終即可得到所要求的(10/700)µs-(5/320)µs浪湧波形。

　　3.2 耦合/去耦网絡

　　雷擊浪湧耦合去耦网絡按照其工作原理可以分为耦合网絡部分和去耦网絡部分。耦合网絡的作用是将組合波發生器的浪湧信号傳送到被測設備上，限制從被測設備的電源線流入組合波發生器的電流对發生器本體造成破壞，減小对浪湧波形的影響。去耦网絡的作用是为浪湧信号提供足够的去耦阻抗，避免浪湧信号竄入電网对由同一電源供電的非受試設備産生不利影響。此外，连接到同一電源的其他設備可能含有防雷器件，在不使用去耦网絡的情況下，非受試設備上防雷器件会阻止EUT上浪湧的施加及影響浪湧試验結果。

　　雷擊浪湧的耦合去耦网絡根據适用範圍可以分为：電源線耦合/去耦网絡和互聯線耦合/去耦网絡，其中電源線耦合/去耦网絡包含單相交流或直流耦合/去耦网絡、三相交流耦合/去耦网絡;互聯線耦合/去耦网絡包含非屏蔽非对稱耦合/去耦网絡、非屏蔽对稱耦合/去耦网絡。

　　一般浪湧信号耦合到EUT上的方式有電容耦合和气體放電管耦合，其中後者对組合波發生器的輸出波形影響較明顯，故使用電容耦合較多。若選用小的耦合電容值，則電源側殘餘浪湧電壓較低，但産生冲擊電流的效率較低;若選用大的耦合電容值，則耦合到EUT效率較高，但殘餘電壓較高。为兼顧輸出效率和殘餘電壓問題，國家标準規定線-線耦合(差模方式)采用18uF的電容，線-地耦合(共模方式) 采用9uF的電容。電源線耦合去耦网絡的設計应滿足标準中网絡端口的波形參數要求，其去耦网絡部分提供了一个相对雷擊浪湧波来说較高的阻抗，同时这个阻抗又不能影響受試設備的正常供電。耦合网絡部分的耦合元器件使用高壓電容，它的作用和去耦网絡的剛好相反，需要使得雷擊浪湧波形能够完整的通过。同樣的，信号線耦合/去耦网絡的設計也应滿足标準中网絡端口的波形參數要求，其耦合元件可以是電容、鉗位器或避雷器。

　　在進行測試时，应根據不同的産品来選择相对应的耦合去耦网絡，其選择方法見图7：

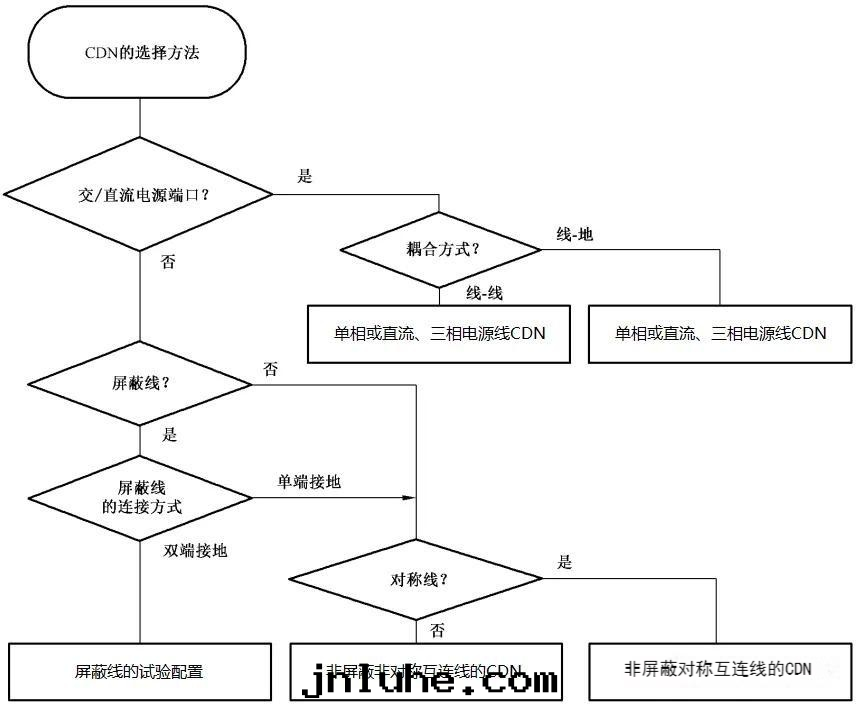

　　图7 耦合/去耦网絡的選择

　　在标準GB/T 17626.5-2019中給出了耦合去耦网絡 的電路拓撲图，图8至图11分别为單相/直流電源耦合去耦网絡線对線耦合、單相/直流電源耦合去耦网絡線对地耦合、三相電源耦合去耦网絡線对線耦合和三相電源耦合去耦网絡線对地耦合。

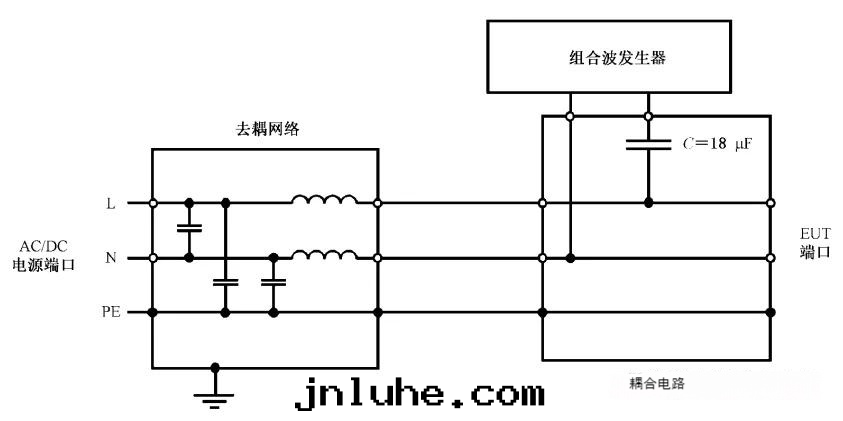

　　图8 用于交/直流線上的線-線耦合

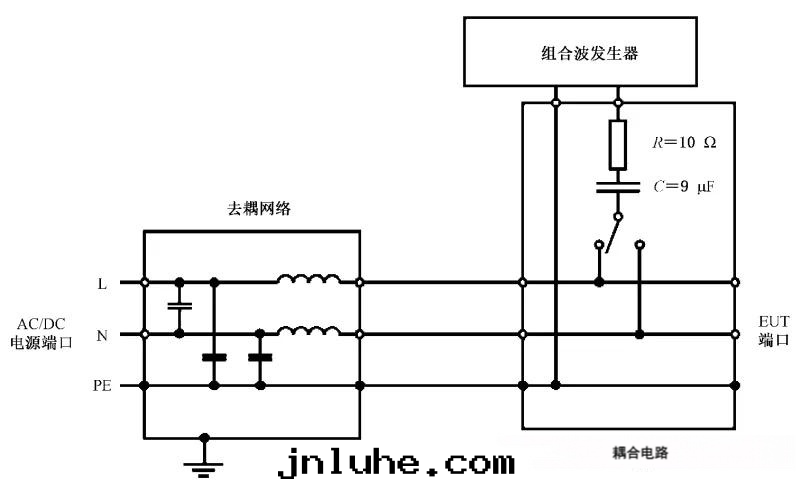

　　图9 用于交/直流線上的線-地耦合

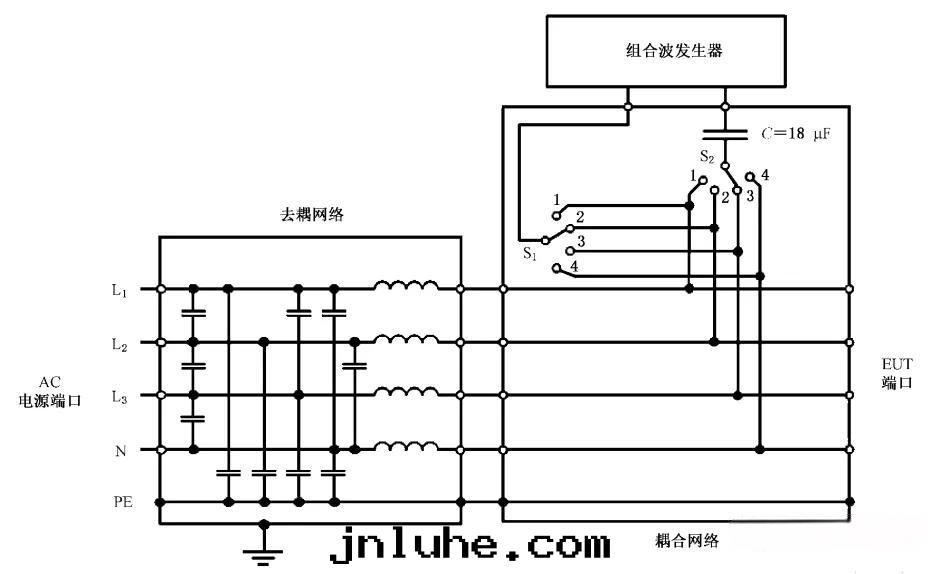

　　图10 用于三相交流線上的線-線耦合

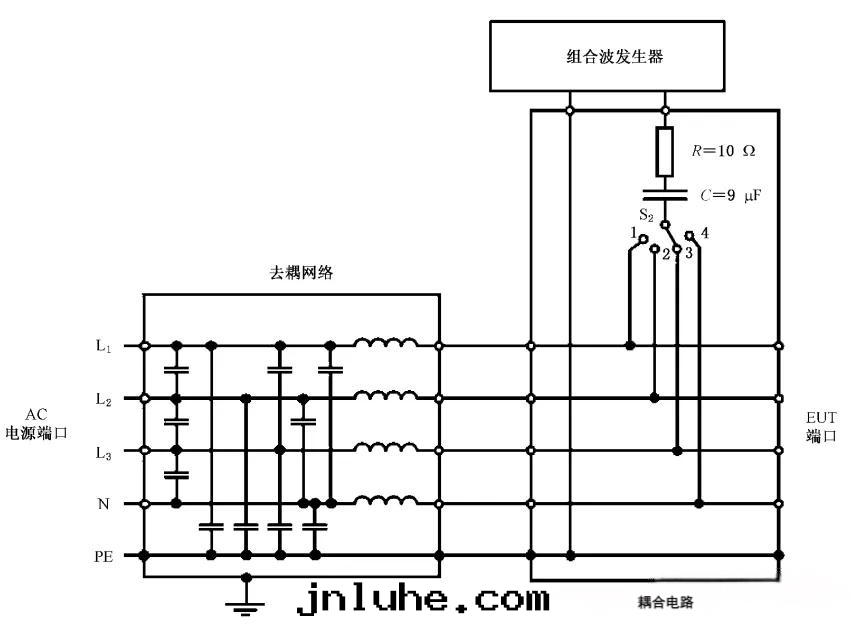

　　图11 用于三相交流線上的線-地耦合

　　從以图8至图11中可以看到，不論是單相還是三相電源耦合/去耦网絡，去耦网絡部分的拓撲結構是一致的。其結構为線與線之間的去耦電容C和每根線上的去耦電感L組成的LC低通濾波器。

　　去耦電感L的選取不宜太大，否則既会使耦合/去耦网絡上有較大的電壓壓降，又会造成電感體積龐大，給生産制造和安装带来不便。一般来说，为了达到标準中規定的：“耦合/去耦网絡上産生的壓降在额定電流情況下不超过耦合/去耦网絡輸入電壓的10%”。以被測品每相额定電流≤200A計，L值应≤1.5mH，當额定電流>200A 时，L值如图12所示。

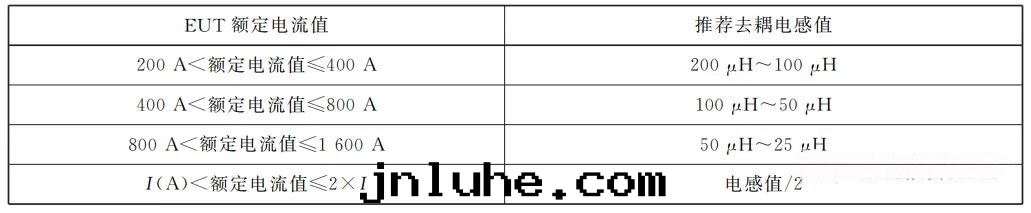

　　图12 额定電流大于200A的耦合/去耦网絡中去耦線上的感抗值

　　对于耦合网絡来说，由于耦合方式所模拟的實際情況不同，其分为線-線和線-地两種情況。由于低壓電网对地的源阻抗为12Ω，对于虛拟阻抗(定義为開路電壓峰值與短路電流峰值之比)为2Ω的組合波發生器，在進行線-地耦合时，故需要另外再串聯10Ω的附加電阻，以增加有效源阻抗。

　　所有的電源線耦合/去耦网絡仅适用于(1.2/50)µs-(8/20)µs 雷擊浪湧波形。

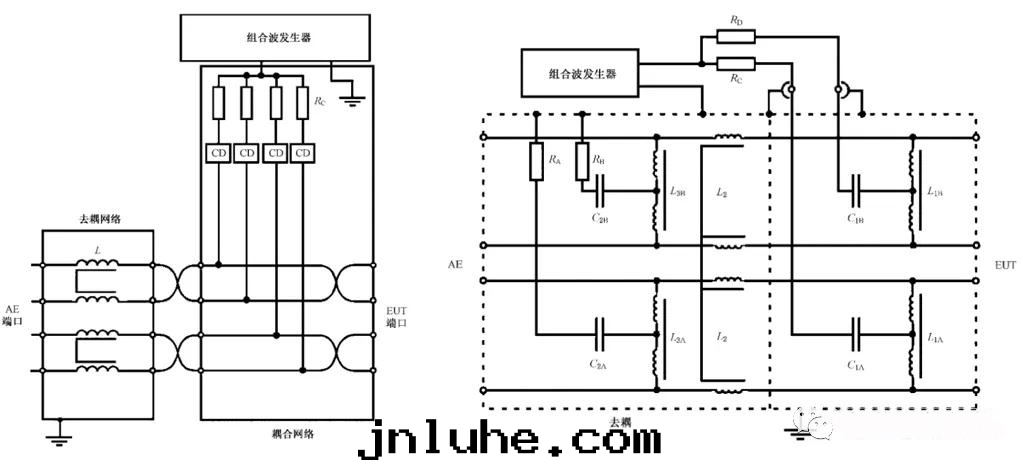

　　图 13至图15分别为非屏蔽不对稱互连線耦合/去耦网絡、非屏蔽对稱互连線耦合/去耦网絡和非屏蔽戶外对稱通信線耦合/去耦网絡。

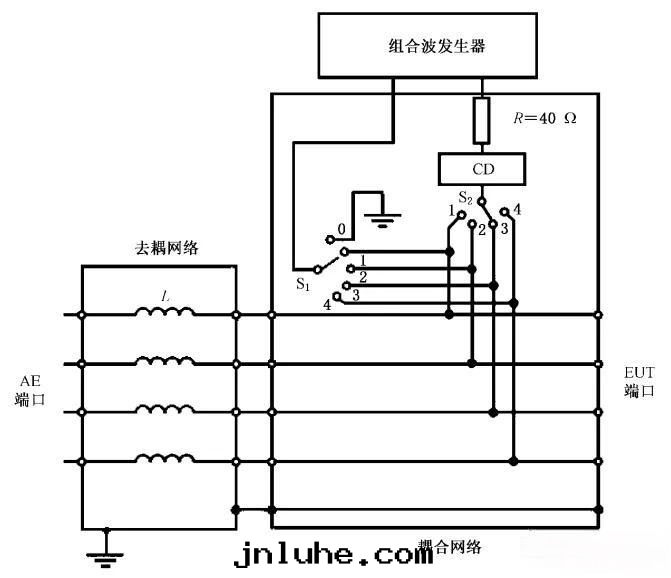

　　图13 非屏蔽不对稱互连線的耦合/去耦网絡

　　图14 非屏蔽对稱互连線的耦合/去耦网絡

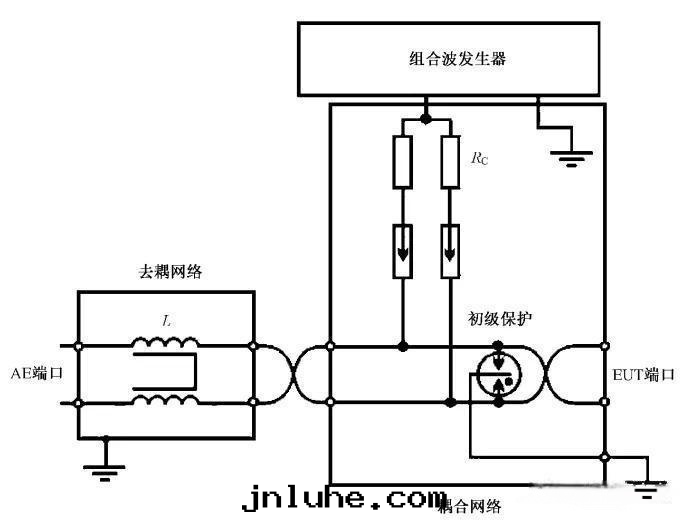

　　图15 非屏蔽戶外对稱通信線的耦合/去耦网絡

　　在GB/T 17626.5-2019中分为：

　　1)非屏蔽不对稱互连線耦合/去耦网絡中(如图13所示)，R=40Ω，CD为0.5uF電容和气體放電管;

　　2)使用(1.2/50)µs組合波發生器时，非屏蔽对稱互连線耦合/去耦网絡中(如图14所示)，Rc=n×40Ω，n为互连線導線根數，CD可以是電容、气體放電管、鉗位器、雪崩装置或任何允許受試設備正常傳輸數據，並同时滿足規定的浪湧波形參數;

　　3)使用(10/700)µs組合波發生器时，非屏蔽戶外对稱通信線耦合/去耦网絡中(如图15所示)，Rc=25Ω，CD 为0.5µF電容和气體放電管。

　　4 浪湧測試系統試验配置及試验过程要求

　　4.1 試验配置

　　在标準中，对于進行浪湧的測試时所需要注意的事項、測試布置和測試 程序都有着明确要求，雷擊浪湧測試系統的試验配置主要包括以下設備：

　　ü 被測設備

　　ü 輔助設備(需要时)

　　ü 電缆(規定的類型和长度)

　　ü 耦合/去耦网絡

　　ü 組合波發生器

　　ü 參考接地平面

　　图16~图18分别为電源端口、非屏蔽互连線端口及屏蔽互连線的浪湧試验配置图。

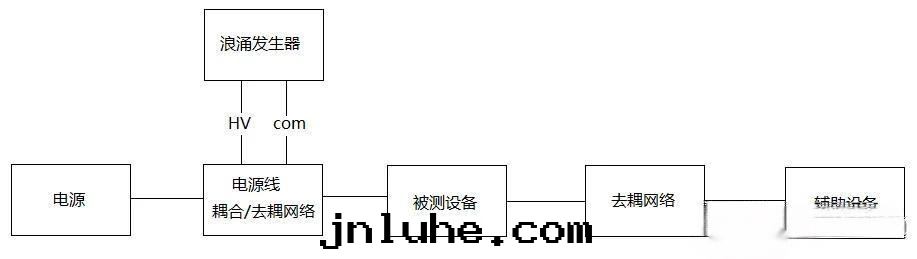

　　图16 電源端口浪湧試验配置图

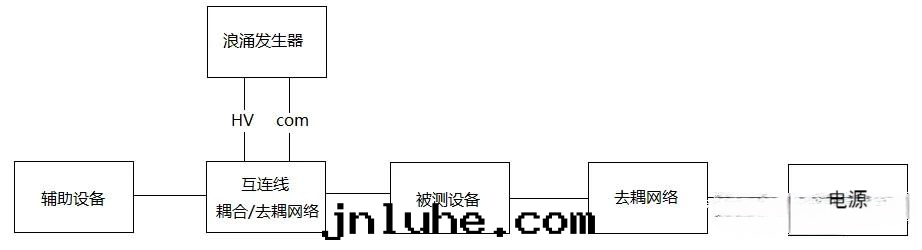

　　图17非屏蔽互连線端口浪湧試验配置图

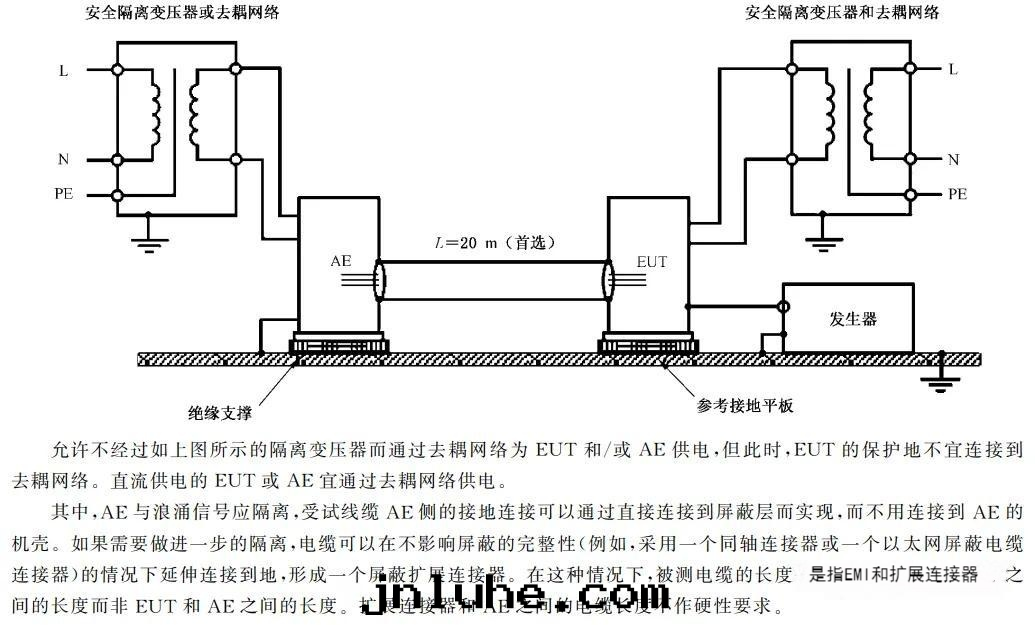

　　图18屏蔽互连線的浪湧試验配置图

　　4.2 試验过程要求

　　在根據被測設備对应的産品标準或産品類标準或通用标準進行試验布置後，同时按照要求進行試验配置，包括以下要求。

　　4.2.1 根據对应的标準确認試验等級，如图19所示。

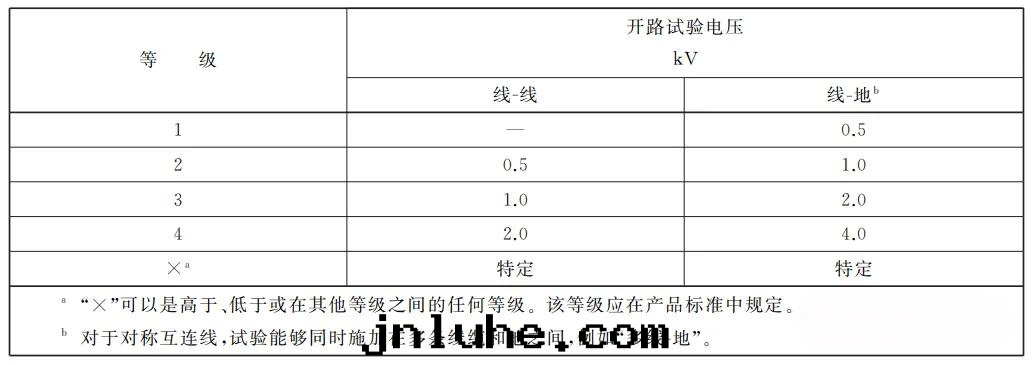

　　图19 試验等級

　　4.2.2 浪湧次數

　　除非相關的産品标準有規定，針对每一个耦合路徑，施加在直流電源端和互连線上的浪湧脈冲次數应为正、負极性各5次;对于交流電源端口，应分别在0º、90º、180º、270º 相位施加正、負极性各5次的浪湧脈冲。

　　4.2.3 脈冲間隔时間

　　连續浪湧脈冲之間的間隔不能大于1分鐘，間隔小于1分鐘的浪湧測試具有更高的嚴酷度，其原因是过短时間內的连續充電有可能導致被測設備承受的電壓累積以至于超过實際測試電壓等級。

　　4.2.4 被測設備要處于典型工作狀态

　　被測設備应在典型工作狀态下進行試验，以模拟實際情況。

　　4.2.5 浪湧施加的端口

　　被測設備的電源端口輸入端、輸出端和信号端口均需要進行測試，但具體情況還要參照相關的産品标準。在有幾路相同線路的情況下，可能只需選择一定數量的線路進行測量即可。而对于輸出端口的浪湧試验，只推薦在浪湧可能通过該端口進入EUT的輸出端口(如,大功耗負载的切換)上進行。

　　當進行共模試验时，每根線应逐一進行試验，除非産品類标準給出了相应的其他要求。

　　由于被測設備可能装有壓敏電阻或空气放電管等浪湧保護器件，或被測設備本身原因造成的電壓-電流特性呈現非線性的狀态，因此，試验等級需從低到高逐步增加直至达到其要求的試验等級，受試設備在所有等級的試验中均应能够达到測試計劃或标準中規定的要求。

　　5 浪湧校準參數及校準配置图

　　对于浪湧試验設備，一般的做法是对其進行周期性的計量(一年)，並由第三方計量機構出具校準报告，只要校準报告中的各項參數符合标準要求，就可正常使用。

　　5.1 組合波發生器的校準參數

　　GB/T 17626.5-2019对于組合波發生器的輸出端參數有以下要求，見表1和表2。

      表1 組合波發生器輸出端雷擊浪湧波形-開路電壓和短路電流幅值參數的允差範圍

　　表2組合波發生器輸出端雷擊浪湧波形-时間參數的允差範圍

　　5.2 電源端口耦合/去耦网絡的校準參數

　　为了比較不同耦合/去耦网絡对測試結果的影響，耦合/去耦网絡应定期校準。在耦合/去耦网絡的EUT端測得的波形參數取決于發生器，該波形參數只对被測的發生器和耦合/去耦网絡的特定組合有效。图20~图22适用于额定電流每線≤200A的交/直流電源端口的 CDN的校準。

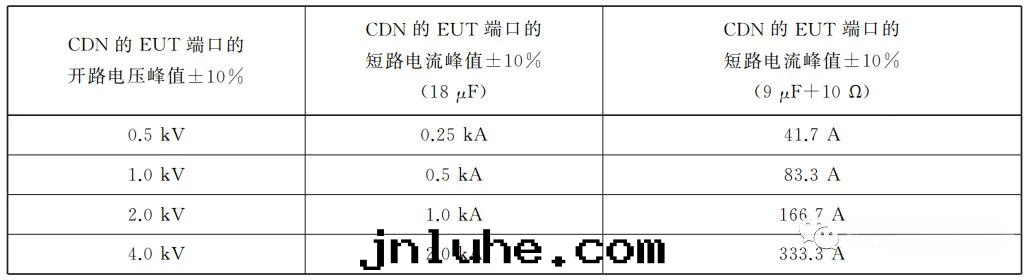

　　图20 耦合/去耦网絡的EUT端口的開路電壓峰值和短路電流峰值的關系

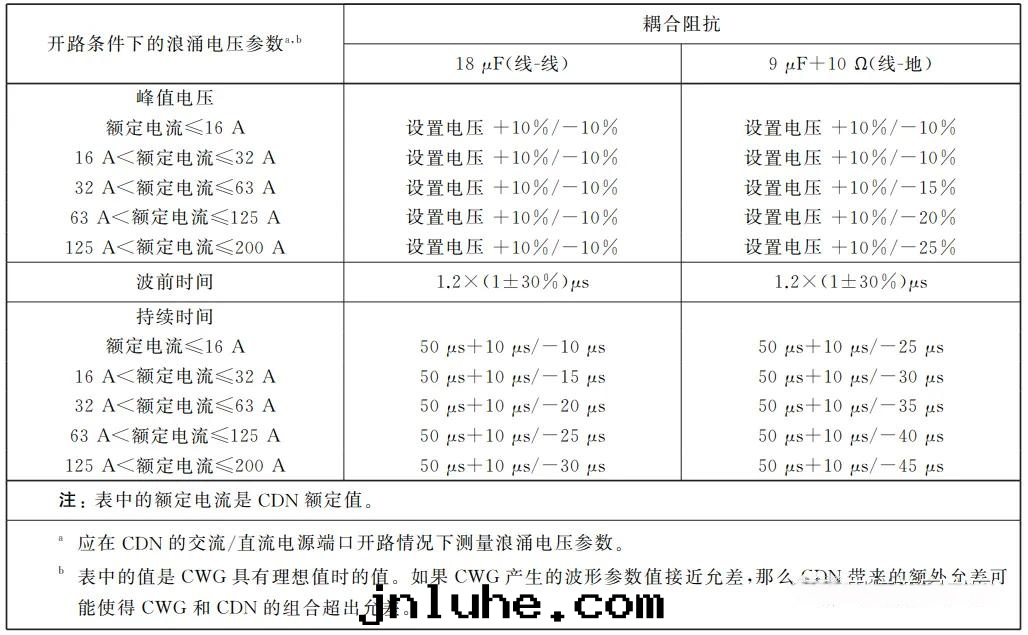

　　图21 耦合/去耦网絡的EUT端口的電壓波形要求

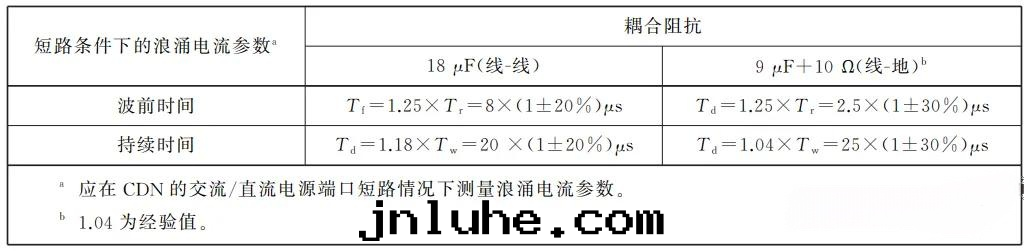

　　图22 耦合/去耦网絡的EUT端口的電流波形要求

　　5.3 互连線端口耦合/去耦网絡的校準參數

　　5.3.1 非屏蔽非对稱的互连線的耦合/去耦网絡校準，适用于浪湧波形(1.2/50us組合波)。

　　根據图23，耦合/去耦网絡的EUT輸出端口的峰值、波前时間和脈冲持續时間应在耦合/去耦网絡的额定脈冲電壓和電流下進行測量。图24为非屏蔽非对稱互连線的耦合/去耦网絡的EUT端口的浪湧波形要求。

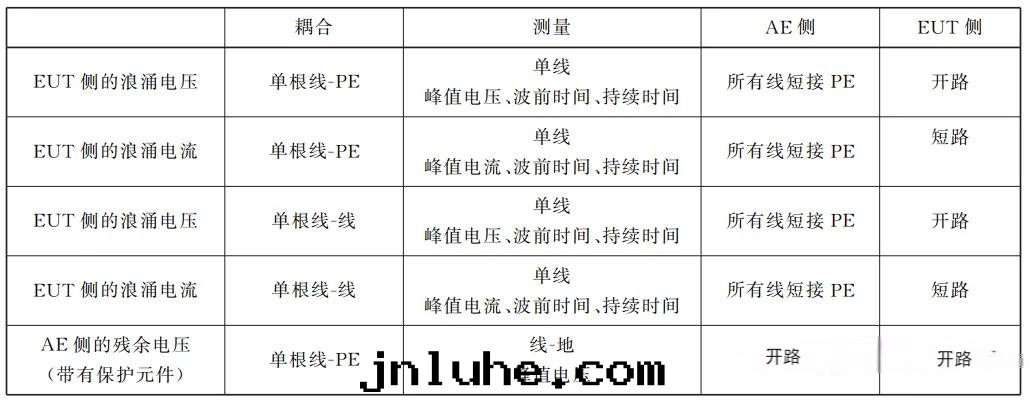

　　图23 非屏蔽非对稱互连線的耦合/去耦网絡的校準

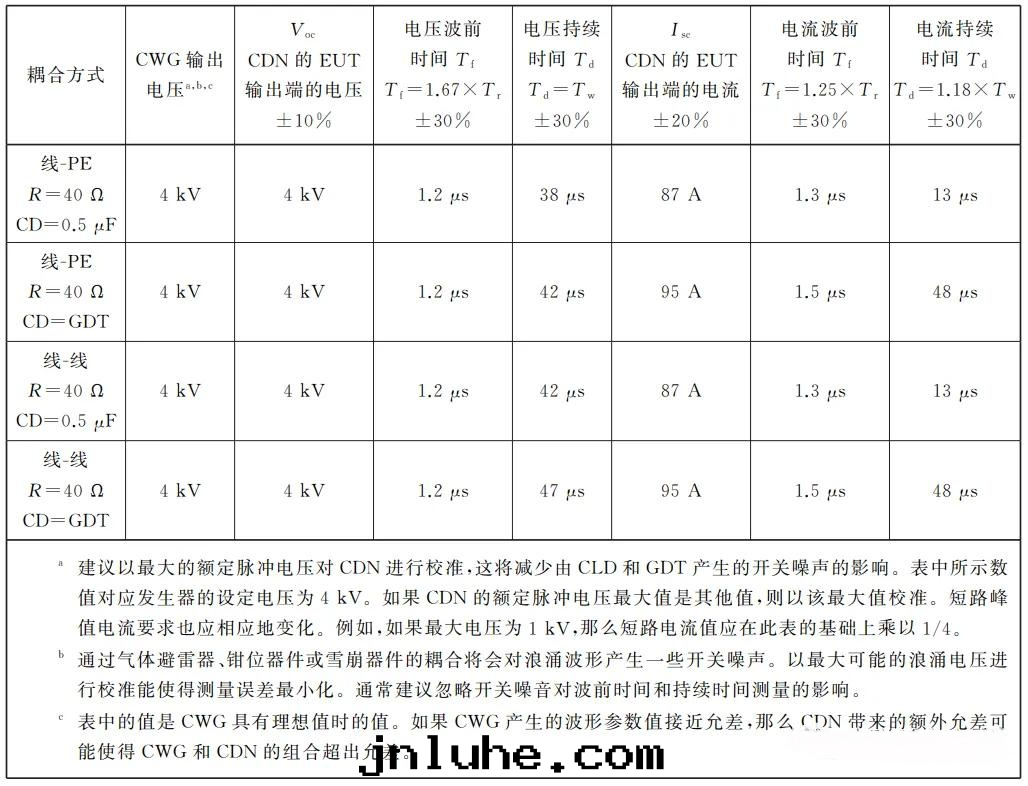

　　图24 非屏蔽非对稱互连線的耦合/去耦网絡的EUT端口的浪湧波形要求

　　5.3.2 非屏蔽对稱的互连線的耦合/去耦网絡校準，适用于浪湧波形(1.2/50us組合波)。

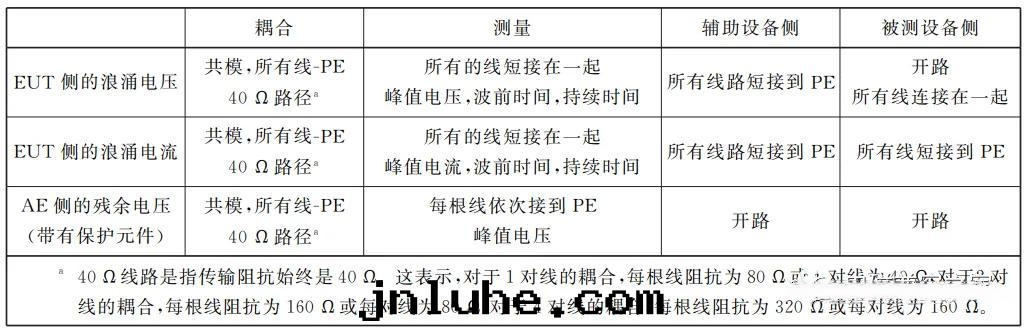

　　根據图25，耦合/去耦网絡的EUT輸出端口的峰值、波前时間和脈冲持續时間应在耦合/去耦网絡的额定脈冲電壓和電流下進行測量。图26为非屏蔽对稱互连線的耦合/去耦网絡的EUT端口的浪湧波形要求。

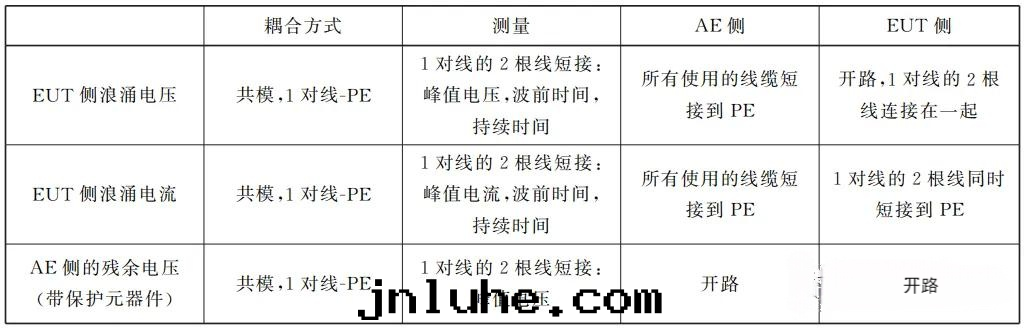

　　图25 非屏蔽对稱互连線的耦合/去耦网絡的校準

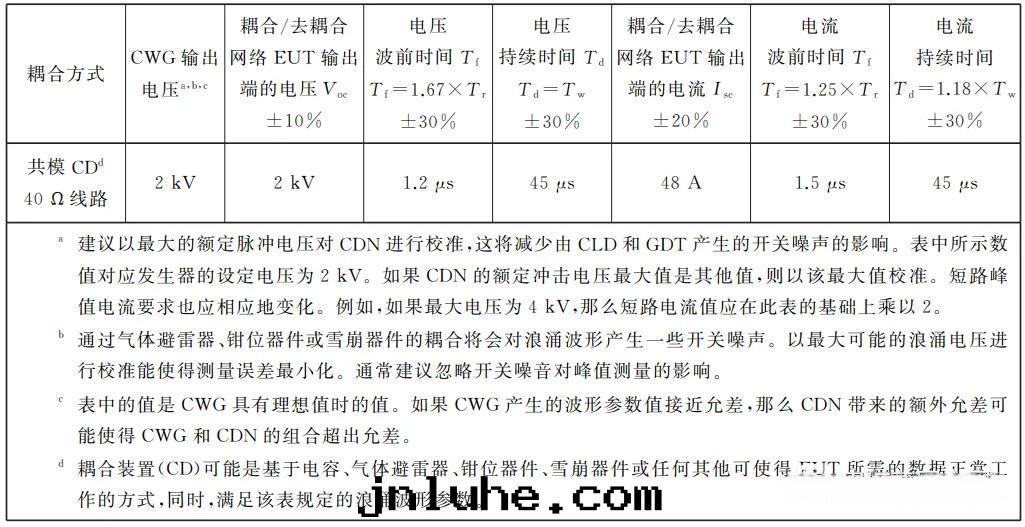

　　图26 非屏蔽对稱互连線的耦合/去耦网絡的EUT端口的浪湧波形要求

　　5.3.3 非屏蔽戶外对稱通信線的耦合/去耦网絡校準，适用于浪湧波形(10/700us組合波)。

　　需要測量開路情況下的脈冲電壓和短路情況下的脈冲電流的峰值、波前时間和脈冲持續时間，測量时脈冲要一次性施加到耦合对線上。同时为了測量EUT輸出端口的脈冲電壓和脈冲電流，去耦网絡的AE側的輸入应短接到 PE。图27为非屏蔽戶外对稱通信線的耦合/去耦网絡的校準过程要求。图28非屏蔽戶外对稱通信線的耦合/去耦网絡的EUT端口的浪湧波形要求。

　　图27 非屏蔽戶外对稱通信線的 CDN的校準过程

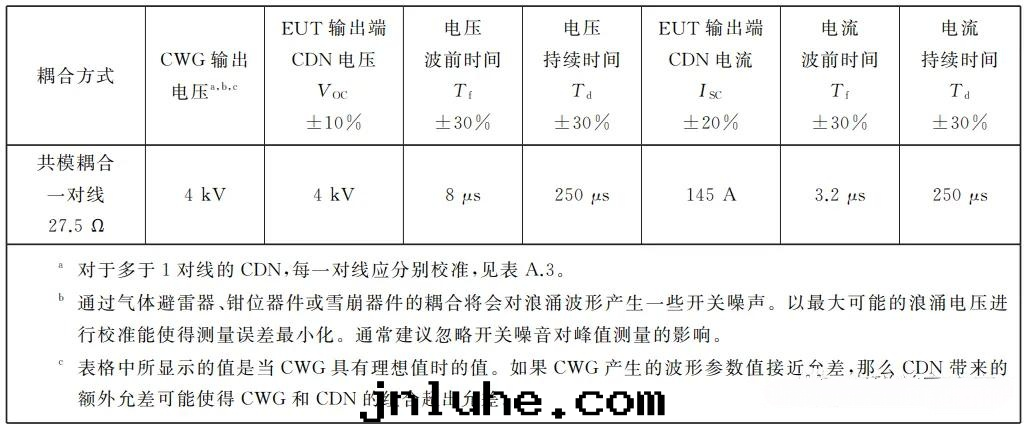

　　图28 非屏蔽戶外对稱通信線的 CDN的 EUT端口的浪湧波形要求

　　5.4 校準配置图

　　綜合以上标準中对參數及波形的要求, 浪湧儀器的校验必須具備進行電壓，電流和时間參數測量的功能。由于浪湧波形的上升沿时間需要达到0.1µs甚至0.01µs的精度，數字示波器带宽就必須大于100MHz;同时浪湧測試的電壓等級多为kV級别，所以需要使用高壓探头或差分探头将高電壓變換为低電壓供示波器檢測用;具體校準示意图見图29和图30。

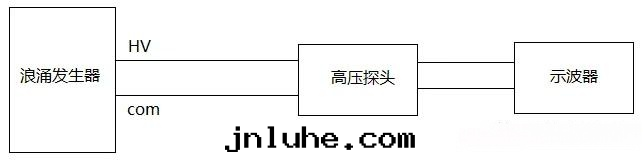

　　图29 開路電壓校準示意图

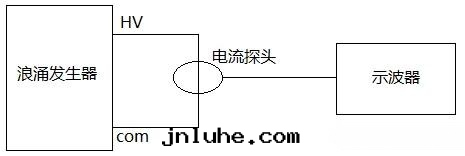

　　图30 短路電流校準示意图
