依據标準IEC 61000-4-2/GBT17626.2的定義，静電放電就是具有不同静電電位的物體相互靠近或直接接觸引起的電荷轉移。
當人體穿着絕緣材料的织物並且对地絕緣时，在地面上運動时可能積累一定數量的電荷。當人體接觸到與地相连的設備时就会産生静電放電。
静電放電試验主要檢查人或物體在接觸設備时所引起的放電（直接放電），以及人或物體对設備鄰近物體的放電（間接放電）时对設備工作造成的影響。静電放電时可以在0.5～20ns的时間內産生1～50A的放電電流。雖然電流很大但因持續时間很短，故能量很小。所以一般静電放電不会对人産生傷害，但对集成電路芯片等電子産品可能産生破壞性的危害。
1）試验环境条件
i.气候环境: 环境温度15°C ~30 °C
相对湿度30%~60%
大气壓力86kPa ~ 106kPa
ii.電磁环境: 不影響試验結果的环境

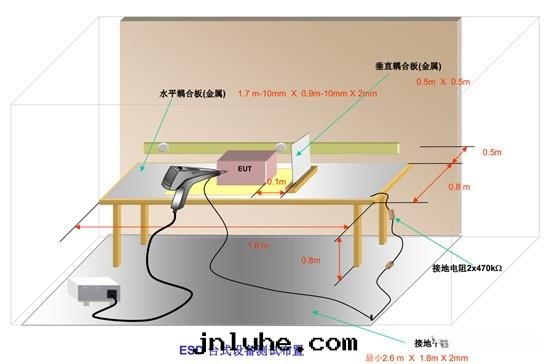

2）試验布置
雖然静電放電試验非常容易,但它是所有EMC測試項目中重複性最低的測試項目之一。
在做静電放電測試时，經常会碰到这種情況：同一个被測品在A實验室通过了，但是在B實验室卻通不过，導致此種情況的原因，可以总結分析出以下幾種可能：
① 由于測試設備的不同，導致測試結果的不同
② 由于測試环境的不同，導致測試結果的不同
③ 由于測試人員的不同，導致測試結果的不同
針对以上的原因，具體分析如下：
1、由于測試設備的不同，導致測試結果的不同
依據标準IEC 61000-4-2：2008，静電放電模拟器的要求：

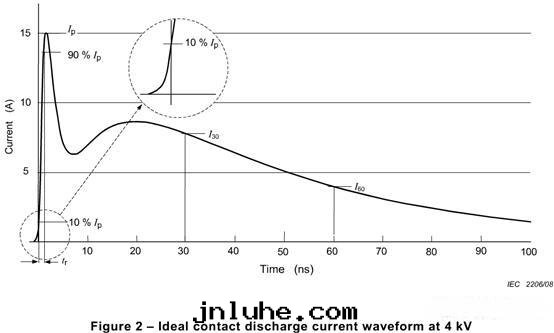

静電放電電流波形的規定，主要的四个關鍵指标为：首次峰值電流Ip；上升时間Tr；30ns时的電流值I30；60ns时的電流值I60。從上表中可以看出这四个指标的容許偏差都較大，首次峰值電流Ip为±15%，上升时間Tr为±25%，30ns时的電流值I30为±30%，60ns时的電流值I60为±30% 。

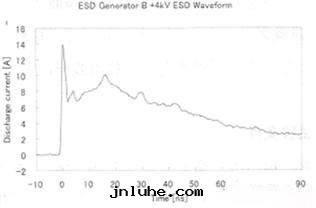

以下是4个符合标準的静電放電模拟器的輸出波形对比，分别屬于不同的公司。
從波形可以看出，區别還是很大的。
2、由于測試环境的不同，導致測試結果的不同

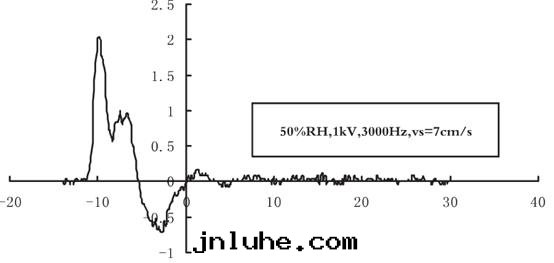

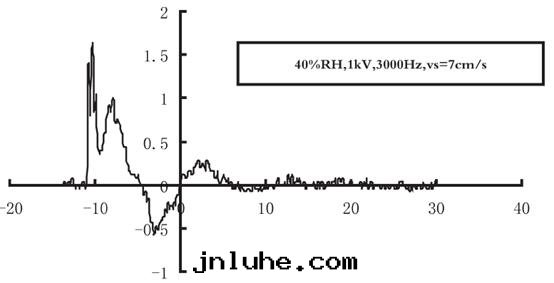

对静電測試重複性影響最大的环境因素就是湿度，空气湿度的變化对放電參數的影響，見下图：
有研究表明，實验室条件下的气體壓強受环境湿度的影響顯著，而气體壓強又将作用于電子漂移速度，因而环境湿度越大，壓強越大，放電電流也会随之增大。所以空气湿度对静電放電測試有着很大的影響。
3、由于測試人員的不同，導致測試結果的不同
不同的測試人員在進行静電放電測試时，肯定也是会有一些差异的，但是測試依據的标準都是一樣的(IEC 61000-4-2)，标準中对測試方法都進行的詳细的说明，所以在不同的測試人員身上産生的差异很有限，在这不做主要原因分析。
