提到TVS，大部分電子工程师基本都知道是用来端口防護的，防止端口瞬間的電壓冲擊造成後級電路的損壞。由于其在電路中的极其重要的地位，但是，針对TVS的選型过程，很多廠家都是直接給推薦電路，直接告訴設計者答案選择哪个器件，卻很少对選型过程提供理論計算，大部分的電子工程师針对TVS選型的时候，老人憑經验，新人憑參考，一旦更換廠家或者更換測試条件，就無從下手了，本文就專門解決該問題，讓新人老人对TVS選型都能得心应手。
都是限制个電壓，为何人家的選型就比我优秀？
工作原理

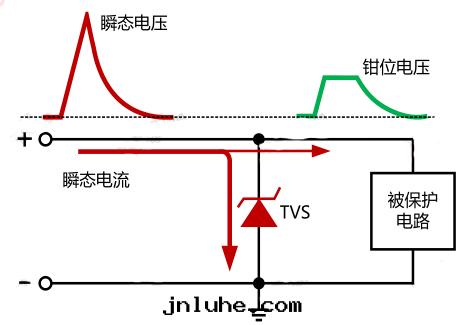

TVS（Transient Voltage Suppressors），即瞬态電壓抑制器，又稱雪崩擊穿二极管。它是采用半導體工藝制成的單个 PN 結或多个 PN 結集成的器件。TVS 有單向與双向之分，單向 TVS 一般应用于直流供電電路，双向 TVS 应用于電壓交變的電路。如图 1 所示，应用于直流電路时單向 TVS 反向並聯于電路中，當電路正常工作时，TVS 處于截止狀态（高阻态），不影響電路正常工作。當電路出現异常过電壓並达到TVS（雪崩）擊穿電壓时，TVS 迅速由高電阻狀态突變为低電阻狀态，洩放由异常过電壓導致的瞬时过電流到地，同时把异常过電壓鉗制在較低的水平，從而保護後級電路免遭异常过電壓的損壞。當异常过電壓消失後，TVS 阻值又恢複为高阻态。

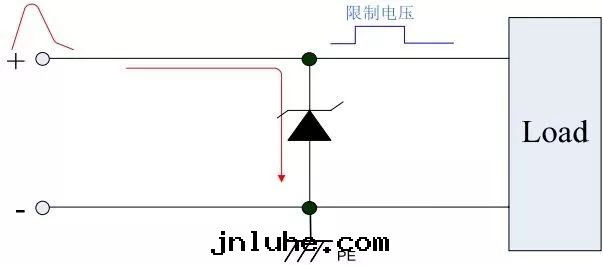

图1 ：TVS工作原理
關鍵參數
工欲善其事，必先利其器，要用好TVS，必須先了解其關鍵的參數。
(1) Vrwm截止電壓：
TVS 的最高工作電壓，可连續施加而不引起 TVS 劣化或損壞的最高工作峰值電壓或直流峰值電壓。对于交流電壓，用最高工作電壓有效值表示，在 V RWM 下，TVS 認为是不工作的，即是不導通的。換一句話，電路的最高工作電壓必須小于Vrwm，否則将会導致TVS動作導致電路异常。
(2) I R 漏電流：
漏電流，也稱待機電流。在規定温度和最高工作電壓条件下，流过 TVS 的最大電流。TVS 的漏電流一般是在截止電壓下測量，对于某一型号 TVS, I R 应在規定值範圍內。对 TVS 两端施加電壓值为 V RWM ，從電流表中读出的電流值即为 TVS的漏電流 I R 。对于同功率和同電壓的 TVS，在 V RWM ≤10V 时，双向 TVS 漏電流是單向 TVS 漏電流的 2 倍。对于一些模拟端口，漏電流会影響AD的采樣值，所以TVS的漏電流越小越好。
(3) VBR 擊穿電壓:
擊穿電壓，指在 V-I 特性曲線上，在規定的脈冲直流電流 I T 或接近發生雪崩的電流条件下測得 TVS 两端的電壓。測試的電流It一般選取10mA左右，施加的電流的时間不应超过400ms，以免損壞器件，VBR MIN 和 VBR MAX 是 TVS 擊穿電壓的一个偏差，一般 TVS 为±5%的偏差。測量时，V BR 落在 V BR MIN .和 V BR MAX .之間視为合格品。
(4) I PP 峰值脈冲電流 ，V C 鉗位電壓:
峰值脈冲電流，給定脈冲電流波形的峰值。TVS 一般選用 10/1000μs 電流波形。鉗位電壓，施加規定波形的峰值脈冲電流 I PP 时，TVS 两端測得的峰值電壓。I PP 及 V C 是衡量 TVS 在電路保護中抵抗浪湧脈冲電流及限制電壓能力的參數，这两个參數是相互聯系的。对于 TVS 在防雷保護電路中的鉗位特性，可以參考 V C 这个參數。对于相同型号 TVS，在相同 I PP 下的V C 越小，说明 TVS 的鉗位特性越好。TVS 的耐脈冲電流冲擊能力可以參考 I PP ，同型号的 TVS，I PP 越大，耐脈冲電流冲擊能力越強。
(5) 結電容CI，漏電流Ir:
結電容是TVS中的寄生電容，在高速IO端口保護需要重點關注，过大的結電容可能会影響信号的質量。漏電流主要带来了功率的損耗，或者是在模拟信号中，会影響AD信号的采樣值。

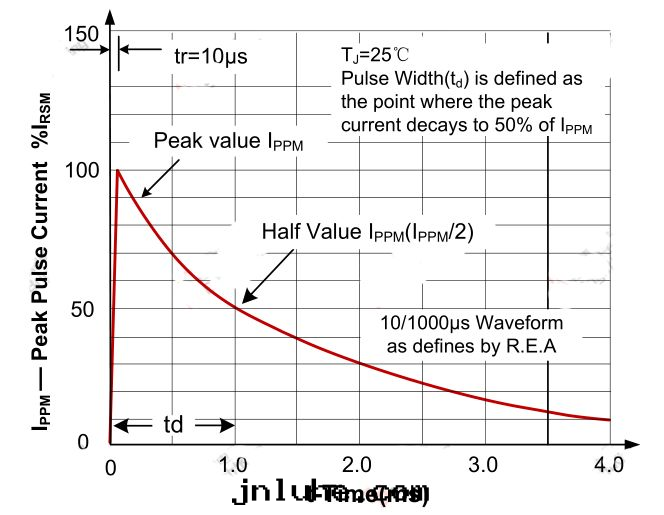

图2 ：廠家一般都是提供10/1000μs的測試波形

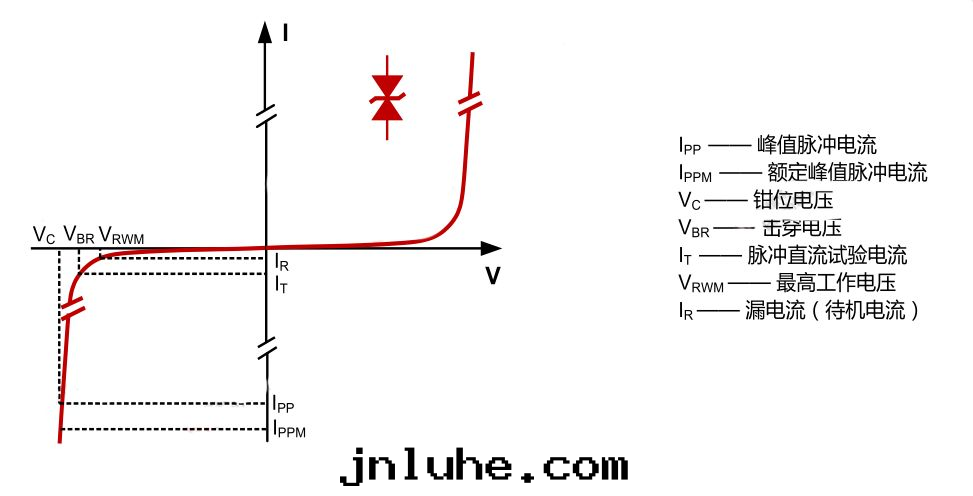

图3 ：TVS的關鍵參數
選型过程
了解了TVS的基本參數，我们就開始進入最重要的TVS選型的过程了。選择TVS之前，我们首先要明白選择的終极目标：
1.電壓合适能保護後級電路；
2.引入的TVS的結電容不能影響電路；
3.TVS功率餘量充足，滿足測試标準，且不能比保險管先挂。
選型的过程可以按照以下的步驟進行：
1.選择TVS最高工作電壓Vrmw；
2. 選择TVS鉗位電壓VC；
3.選择TVS的功率；
4.評估漏電流Ir的影響；
5.評估結電容的影響；
選择TVS最高工作電壓Vrmw在
電路正常工作情況下，TVS 应該是不工作的，即處于截止狀态，所以 TVS 的截止電壓应大于被保護電路的最高工作電壓。这樣才能保證 TVS 在電路正常工作下不会影響電路工作。但是 TVS 的工作電壓高低也決定了 TVS 鉗位電壓的高低，在截止電壓大于線路正常工作電壓的情況下，TVS 工作電壓也不能選取的过高，如果太高，鉗位電壓也会較高，所以在選择 Vrwm 时，要綜合考慮被保護電路的工作電壓及後級電路的承受能力。要求Vrwm要大于工作電壓，否則工作電壓大于Vrwm会導致TVS反向漏電流增大，接近導通，或者雪崩擊穿，影響正常電路工作。綜合考慮，Vrwm可以參考以下的公式：
Vrwm≈1.1~1.2*VCC ；--------其中VCC为電路的最高工作電壓。
選择選择TVS鉗位電壓VC
TVS 鉗位電壓应小于後級被保護電路最大可承受的瞬态安全電壓，VC 與 TVS 的雪崩擊穿電壓及 I PP 都成正比。对于同一功率等級的 TVS，其擊穿電壓越高 V C 也越高，所選TVS的最大箝位電壓Vc不能大于被防護電路可以承受的最大電壓。否則，當TVS鉗在Vc时会对電路造成損壞。Vc可以參考以下的公式：
VC＜Vmax ；-----其中Vmax为電路能承受的最高電壓。
選择TVS的功率Pppm（或者Ipp）
TVS 産品的额定瞬态功率应大于電路中可能出現的最大瞬态浪湧功率，理論上，TVS的功率越大越好，能够承受更多的冲擊能量和次數，但是功率越高，TVS的封装越大，价錢也越高，所以，TVS的功率滿足要求即可。对于不同功率等級的 TVS，相同電壓規格的 TVS 其 V C 值是一樣的，只是 I PP 不同。故 Pppm 與 Ippm成正比，Ippm 越大，Pppm 也越大。对于某一電路 ，有对应的測試要求，設實際電路中的最大測試電流为 Iactual ，則 Iactual 可估算为：
Iactual=Uactual/Ri；---------其中 Uactual 为測試電壓，Ri为測試內阻。
TVS 要通过測試，故實際電路中要求 10/1000μs 波形下 TVS 的最小功率 P actual 为：-------其中di/dt为波形轉換系數，如實際測試波形为其他波形，如 8/20μs波形，建議di/dt取，如測試波形为 10/1000μs，取，實際選型中，TVS 应留有一定的裕量，TVS 的功率PPMP 選择应遵循Pppm＞Pactual。
根據所選的TVS的結電容和漏電流評估影響
如果TVS 用在高速IO端口防護、模拟信号采樣、低功耗設備场合，就需要考慮結電容和漏電流的影響，两則的參數越小越好。
選型舉例
數據都是無趣的，我们以實際的案例舉例：
電路的正常工作電壓VCC是24V，最高工作電壓Vmax是26V,後級電路可承受的最高瞬态電壓为50V，實验的測試波形为 8/20μs波形，測試電壓500V，測試電源內阻及PPTC的静态電阻合計为2Ω。根據上述信息選择合适的TVS。
图4：設計舉例
1) 選择TVS最高工作電壓
Vrmw≈1.1~1.2*VCC=26~28V
2) 選择選择TVS鉗位電壓
VC＜Vmax=50V
3) 計算實際測試波形功率：
Pact=50*（500/2）*1/3=4166W
根據計算結果，可以選用5.0SMDJ26A这个TVS，由于这个TVS用在電源端口，結電容和漏電流基本可以忽略不計。
图5 ：5.0SMDJ26A TVS關鍵參數
